Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #11 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

Tujuan lab ini adalah

untuk menghubungkan pc dari beberapa vlan agar mendapat IP address secara otomatis
menghubungkan pc keserver

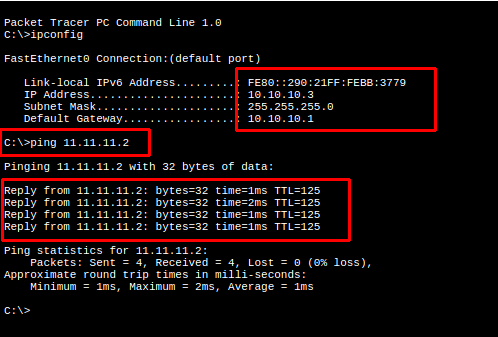

Verivikasi dengan ping

Materi dari lab ini adalah

vlan
eigrp

woke langsung mulai ke konfigurasinya,tapi kita mulai dari mana ya?.....ehmmm kita mulai dari Switch 4 deh, Let's go,pertama kita buat vlan dahulu

SW4(config)#vlan 10

SW4(config-vlan)#na

SW4(config-vlan)#name vlan10

SW4(config-vlan)#ex

SW4(config)#vlan 20

SW4(config-vlan)#na

SW4(config-vlan)#name vlan20

SW4(config-vlan)#ex

SW4(config)#vlan 30

SW4(config-vlan)#na

SW4(config-vlan)#name vlan30
SW4(config-vlan)#ex

selanjutnya kita melakukan mode trunk encapsulasi pada SW4

SW4(config)#int ra fa0/3-5

SW4(config-if-range)#sw tr en d
selanjutnya kita berikan IP address pada interface vlan tersebut

SW4(config)#int vlan 10

SW4(config-if)#ip addr 10.10.10.1 255.255.255.0

SW4(config)#int vlan 20

SW4(config-if)#ip addr 20.20.20.1 255.255.255.0

SW4(config)#int vlan 30

SW4(config-if)#ip addr 30.30.30.1 255.255.255.0

Selanjutnya kita konfigurasi ip dhcp-pool agar pc-pc mendapatkan ip otomatis

SW4(config)#ip dhcp pool vlan10

SW4(dhcp-config)#net 10.10.10.0 255.255.255.0

SW4(dhcp-config)#default-router 10.10.10.1

SW4(dhcp-config)#dn 8.8.8.8

SW4(dhcp-config)#ex

SW4(config)#ip dhcp pool vlan20

SW4(dhcp-config)#net 20.20.20.0 255.255.255.0

SW4(dhcp-config)#def 20.20.20.1

SW4(dhcp-config)#dn 8.8.8.8

SW4(dhcp-config)#ex

SW4(config)#ip dhcp pool vlan30

SW4(dhcp-config)#net 30.30.30.0 255.255.255.0

SW4(dhcp-config)#def 30.30.30.1

SW4(dhcp-config)#dn 8.8.8.8

SW4(dhcp-config)#ex

selanjutnya kita mengkonfigurasi Switch yang bawahnya ada pc yaitu switch 1,2,3 nanti kita akan mengkonfigurasi vlan-nya,dimulai dari sw2

Switch2(config)#vlan 10

Switch2(config-vlan)#name vlan10

Switch2(config-vlan)#ex

Switch2(config)#vlan 20

Switch2(config-vlan)#name vlan20

Switch2(config-vlan)#ex

Switch2(config)#vlan 30

Switch2(config-vlan)#name vlan30

Switch2(config-vlan)#ex

buat interface fa0/1 menjadi trunk

Switch2(config)#int fa0/1

Switch2(config-if)#switchport mode trunk

selanjutnya kita akan mengkonfigurasi port-portnya

Switch2(config)#int fa0/2
Switch2(config)#switchport mode access
Switch2(config-if)#switchport access vlan 10

Switch2(config-if)#int ra fa0/3-4

Switch2(config-if-range)#switchport mode access

Switch2(config-if-range)#switchport access vlan 20

Selanjutnya di switch3 konfigurasinya sama dengan yang diatas

Switch3(config)#int fa0/1

Switch(config-if)#switchport mode trunk

Switch3(config)#vlan 10

Switch3(config-vlan)#name vlan10

Switch3(config-vlan)#ex

Switch3(config)#vlan 20

Switch3(config-vlan)#name vlan20

Switch3(config-vlan)#ex

Switch3(config)#vlan 30

Switch3(config-vlan)#name vlan30

Switch3(config-vlan)#ex

Switch3(config-if)#int fa0/2

Switch3(config-if)#switchport mode access

Switch3(config-if)#switchport access vlan 10

Switch3(config-if)#int ra fa0/3-4

Switch3(config-if-range)#switchport mode access

Switch3(config-if-range)#switchport access vlan 20

selanjutnya Switch3

Switch1(config)#vlan 10

Switch1(config-vlan)#name vlan10

Switch1(config-vlan)#ex

Switch1(config)#vlan 20

Switch1(config-vlan)#name vlan20

Switch1(config-vlan)#ex

Switch1(config)#vlan 30

Switch1(config-vlan)#name vlan30

Switch1(config-vlan)#ex

selanjutnya kita konfigurasi portnya

Switch1(config)#int fa0/1

Switch1(config-if)#switchport mode trunk

Switch1(config-if)#int ra fa0/2-3

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 30

Switch1(config-if-range)#ex

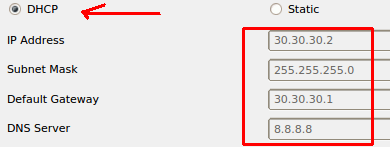

kemudan cek di semua pc seperti dibawah ini

kemudian kita hubungkan dengan cara mengaktifkan ip routing di SW4

SW4(config)#ip routing

Masih di router 4 sekarang kita akan menonaktifkan mode switch di interface0/1 dan 0/2,tapi pertama yang 0/2 dulu sekalian berikan ip address

SW4(config)#int fa0/2

SW4(config-if)#no switchport

SW4(config-if)#ip addr 40.40.40.4 255.255.255.0

SW4(config)#int fa0/1

SW4(config-if)#no switchport

SW4(config-if)#ip addr 24.24.24.4 255.255.255.0

selanjutnya kita mengkonfigurasi oruting eigrp

SW4(config)#router eigrp 5

SW4(config-router)#net 10.10.10.0

SW4(config-router)#net 20.20.20.0

SW4(config-router)#net 30.30.30.0

SW4(config-router)#net 40.40.40.0

SW4(config-router)#net 24.24.24.0

selanjutnya di router2 disini kita akan mengkonfigurasi mulai dari ip address dan routing eigrp

Router2(config)#int fa0/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 24.24.24.2 255.255.255.0

Router2(config-if)#int se2/0

Router2(config-if)#no sh

Router2(config-if)#clock rate 56000

Router2(config-if)#ip addr 12.12.12.2 255.255.255.0

dan konfigurasi eigrpnya

Router2(config)#router eigrp 5

Router2(config-router)#net 12.12.12.0

Router2(config-router)#net 24.24.24.0

dan sekarang kita pindah ke router1

Router1(config)#int se2/0

Router1(config-if)#no sh

Router1(config-if)#clock rate 56000

Router1(config-if)#ip addr 12.12.12.1 255.255.255.0

Router1(config-if)#int fa0/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 11.11.11.1 255.255.255.0

Kemudian kita kofigurasi routingnya
