Assalamualaikum wr.wb

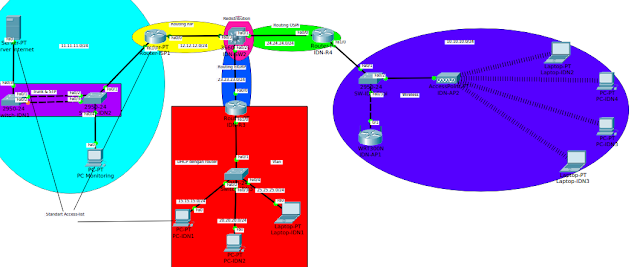

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #6 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya
kali ini materinya adalah
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #6 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya
kali ini materinya adalah
- STP
- Mode Trunk
- Vlan
- wireles
- RIP
- EIGRP
- OSPF
- Redistribute
- Standard access list
Pertama kita konfigurasi router ISP dan client router ISP dibawahnya
ISP
Perhatikan gambar bagian topologi dibawah ini
ISP
IDN-ISP(config)#int fa1/0IDN-ISP(config-if)#no shIDN-ISP(config-if)#ip addr 11.11.11.1 255.255.255.0IDN-ISP(config-if)#int fa0/0IDN-ISP(config-if)#no shIDN-ISP(config-if)#ip addr 12.12.12.1 255.255.255.0IDN-ISP(config-if)#ex
kemudian kita konfigurasi pc dan servernya dengan ip 11.11.11.11.0/24 seperti berikut.kita mulai dari serever
kemudian yang PCPerhatikan gambar bagian topologi dibawah ini
gambar diatas adalah konfigurasi STP ,STP adala membuat jalur pada 2 switch,tujuannya jika jalur utama mati maka jalur 2 menggantikan jalur pertama.
kemudian kita coba ping dari server ke router ISPSW-IDN1(config)#int fa0/1SW-IDN1(config-if)#switchport mode trunk
selanjutnya kita akan konfigurasi switch 3 yaitu dibagian topologi dibawah ini
kita mulaikonfigurasi vlan di switch 3kemudian kita mengkonfigurasi di router 3Switch(config)#vlan 10Switch(config-vlan)#name IDNSwitch(config-vlan)#exSwitch(config)#vlan 20Switch(config-vlan)#name IDN20Switch(config-vlan)#exSwitch(config)#vlan 30Switch(config-vlan)#name IDN30Switch(config-vlan)#exSwitch(config)#int fa0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#int fa0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#int fa0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#int fa0/4Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 30Switch(config-if)#ex
kemudian kita konfigurasi dhcp pooluntuk clien mendapatkan ip otomatisIDN-R3(config)#int f1/0IDN-R3(config-if)#no shIDN-R3(config-if)#int fa1/0.10IDN-R3(config-subif)#encapsulation dot1Q 10IDN-R3(config-subif)#ip addr 15.15.15.1 255.255.255.0IDN-R3(config-subif)#int fa1/0.20IDN-R3(config-subif)#encapsulation dot1Q 20IDN-R3(config-subif)#ip addr 20.20.20.1 255.255.255.0IDN-R3(config-subif)#int fa1/0.30IDN-R3(config-subif)#encapsulation dot1Q 30IDN-R3(config-subif)#ip addr 25.25.25.1 255.255.255.0IDN-R3(config-subif)#ex
IDN-R3(config)#ip dhcp pool vlan10IDN-R3(dhcp-config)#net 15.15.15.0 255.255.255.0IDN-R3(dhcp-config)#def 15.15.15.1IDN-R3(dhcp-config)#exIDN-R3(config)#ip dhcp pool vlan20IDN-R3(dhcp-config)#net 20.20.20.0 255.255.255.0IDN-R3(dhcp-config)#def 20.20.20.1IDN-R3(dhcp-config)#exIDN-R3(config)#ip dhcp pool vlan30IDN-R3(dhcp-config)#net 25.25.25.0 255.255.255.0IDN-R3(dhcp-config)#def 25.25.25.1IDN-R3(dhcp-config)#ex
karena menggunakan wireles maka kita seting wirelesnya,ikuti gambar di bawah ini
kemudian pc-pc atur supaya bisa mendapat ip dhcp.
sekarang kita akan mulai konfigurasi routing RIP di ruter ISP.
IDN-ISP(config)#router ripIDN-ISP(config-router)#v 2IDN-ISP(config-router)#net 11.11.11.0IDN-ISP(config-router)#net 12.12.12.0IDN-ISP(config-router)#ex
Kemudian routing eigrp di router3
selanjutnya routing OSPF di router4IDN-R3(config)#router eigrp 5IDN-R3(config-router)#net 23.23.23.0IDN-R3(config-router)#net 15.15.15.0IDN-R3(config-router)#net 20.20.20.0IDN-R3(config-router)#net 25.25.25.0IDN-R3(config-router)#ex
konfigurasi routing dynamic sudah selesai sekarang tinggal konfigurasi di SW-IDN2 untuk konfigurasi dynamic routing lagi,menon aktifkan mode swith dan redistributeIDN-R4(config)#router ospf 1IDN-R4(config-router)#net 24.24.24.0 0.0.0.255 ar 0IDN-R4(config-router)#net 10.10.10.0 0.0.0.255 ar 0IDN-R4(config-router)#ex
ke'o soory yang betul oke,sekaran kita akan mulai dari routing RIP dan beserta redistribute
IDN-SW2(config)#ip routingIDN-SW2(config)#router ripIDN-SW2(config-router)#v 2IDN-SW2(config-router)#net 12.12.12.0IDN-SW2(config-router)#redistribute ospf 1 metric 2IDN-SW2(config-router)#ex
sekarang routing EIGRP beserta redistributnya
IDN-SW2(config)#router eigrp 5IDN-SW2(config-router)#net 23.23.23.0IDN-SW2(config-router)#redistribute rip metric 1 1 1 1 1IDN-SW2(config-router)#redistribute ospf 1 metric 1 1 1 1 1IDN-SW2(config-router)#ex
sekarang kita konfigurasi routing OSPF dan redistributnya
IDN-SW2(config)#router ospf 1IDN-SW2(config-router)#net 24.24.24.0 0.0.0.255 ar 0IDN-SW2(config-router)#redistribute eigrp 5 subnets tag 2IDN-SW2(config-router)#redistribute rip subnets tag 2IDN-SW2(config-router)#ex

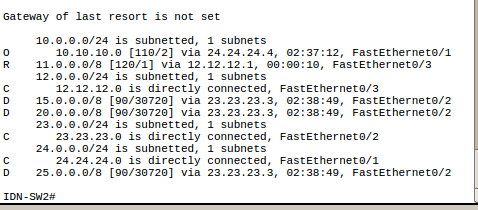

kemudian cek tabel routingnya
sekarang saya ingin pc IDN-1tidak bisa terhubung ke internet,maka kita akan konfigurasi begini
IDN-ISP(config)#access-list 1 deny host 15.15.15.2IDN-ISP(config)#access-list 1 permit any
karena melewati it fa0/0 dan keluar lewat int fa1/0 maka kita harus mengkonfigurasi seperti berikut
IDN-ISP(config)#int fa1/0IDN-ISP(config-if)#ip access-group 1 outIDN-ISP(config-if)#ex
out menandakan keluar dari router
Sekian tentang Superlab Cisco #6 besok InshaAllah ada lagi, tetap semangat berbagi!!!!!
