Assalamualaikum wr.wb
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #25 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di downloaddisini
Tujuan Lab
kita konfigurasi router 1 pertama kita konfigurasi ip addressnya terlebih dahulu
kemudian diserver 1 dan 3
saya ingin memblokir pc4 dan 5 supaya nati tidak bisa mengakses server 1 dan 3
selanjunya kita konfigurasi topologi dibangian ini
kita buat etherchannel di sw4 dan sw5,pertam kita konfigursi switch 4 dahulu
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #25 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di downloaddisini
- menhubungkan semua device yang ada di topologi dan membuat VOIP danmenrecdirct service hhtp di server ke firewall asa
1. DHCP Server dan Client
2. VoIP
3. Trunk
4. EtherChannel
5. Routing EIGRP
6. Routing RIPv2
7. Redistribute
8. Extended ACL
10. Encapsulation
pertama kita konfigurasi yang berada di dalam topologi dibawah inisekarang konfigurasi ip address di semua servernyaRouter(config)#int fa0/0Router(config-if)#no shRouter(config-if)#ip addr 111.111.111.1 255.255.255.0Router(config-if)#int fa1/0Router(config-if)#no shRouter(config-if)#ip addr 121.121.121.1 255.255.255.0Router(config-if)#int se2/0Router(config-if)#no shRouter(config-if)#clock rate 56000Router(config-if)#ip addr 12.12.12.1 255.255.255.0Router(config-if)#ex
kemudian diserver 1 dan 3
saya ingin memblokir pc4 dan 5 supaya nati tidak bisa mengakses server 1 dan 3
sekarang kita konfigurasi vlan10 dan vlan20 di switch3Router(config)#access-list 100 deny tcp host 111.111.111.5 host 121.121.121.10 eq wwwRouter(config)#acRouter(config)#access-list 100 permit ip any anyRouter(config)#int fa1/0Router(config-if)#ip access-group 100 outRouter(config-if)#exRouter(config)#access-list 101 deny tcp host 111.111.111.6 host 121.121.121.20 eq wwwRouter(config)#access-list 101 permit ip any anyRouter(config)#int fa1/0Router(config-if)#ip access-group 101 outRouter(config-if)#
sekarang kita akankonfigurasi portnyaSwitch(config)#vlan 10Switch(config-vlan)#name vlan10Switch(config-vlan)#exSwitch(config)#vlan 20Switch(config-vlan)#name vlan20Switch(config-vlan)#exSwitch(config)#int ra fa0/1-24
sekarng kita konfigurasi ip untuk vlan dan untuk interface se2/0Switch(config-if-range)#spanning-tree portfastSwitch(config-if-range)#int ra fa0/1-2Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if-range)#int ra fa0/4-5Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 20Switch(config-if-range)#int fa0/3Switch(config-if)#switchport mode trunk
selanjutnya kita konfigurasi ip address servernya,say kira bisa konfigurasi sendirilahRouter(config)#int fa0/0Router(config-if)#no shRouter(config-if)#int fa0/0.10Router(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip addr 10.10.10.1 255.255.255.0Router(config-subif)#int fa0/0.20Router(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip addr 20.20.20.1 255.255.255.0Router(config-subif)#int se2/0Router(config-if)#no shRouter(config-if)#clock rate 56000Router(config-if)#ip addr 23.23.23.3 255.255.255.0
selanjunya kita konfigurasi topologi dibangian ini
selanjutnya konfigurasi di sw5Switch4(config)#int ra fa0/1-3Switch4(config-if-range)#channel-group 1 mode active
Switch4(config-if-range)#int port-channel 1Switch4(config-if)#switchport mode trunk
Switch5(config)#int ra fa0/1-3Switch5(config-if-range)#channel-group 1 mode activeSwitch5(config-if-range)#int port-channel 1Switch5(config-if)#switchport mode trunk
kemudian buat interface vlan di kedua switch tersebut
kemudian pindah ke sw6 kita konfigurasi vlan30 dan 40 sekaligus konfigurasi portnyaSwitch4(config-if)#vlan 30Switch4(config-vlan)#name vlan30Switch4(config-vlan)#exSwitch4(config)#vlan 40Switch4(config-vlan)#name vlan40Switch5(config-if)#vlan 30Switch5(config-vlan)#name vlan30Switch5(config-vlan)#exSwitch5(config)#vlan 40Switch5(config-vlan)#name vlan40
Switch6(config)#vlan 30Switch6(config-vlan)#name vlan30Switch6(config-vlan)#exSwitch6(config)#vlan 40Switch6(config-vlan)#name vlan40Switch6(config-vlan)#ex
kemudian konfigurasi portnya
kemudian kita konfigurasi ip address untuk vlan tadi di router 5Switch6(config)#int ra fa0/2,fa0/4Switch6(config-if-range)#switchport mode accessSwitch6(config-if-range)#switchport access vlan 30Switch6(config-if-range)#int ra fa0/1,fa0/3,fa0/5Switch6(config-if-range)#switchport mode accessSwitch6(config-if-range)#switchport access vlan 40Switch6(config-if-range)#exSwitch6(config)#ip routingSwitch6(config)#int fa0/1Switch6(config-if)#switchport trunk encapsulation dot1qSwitch6(config-if)#switchport mode trunk
Router5(config)#int fa0/0Router5(config-if)#no shRouter5(config-if)#int fa0/0.30Router5(config-subif)#encapsulation dot1Q 30Router5(config-subif)#ip addr 30.30.30.1 255.255.255.0Router5(config-subif)#int fa0/0.40Router5(config-subif)#encapsulation dot1Q 40Router5(config)#int fa0/0.40Router5(config-subif)#ip addr 40.40.40.1 255.255.255.0
sekalian konfigurasi ip addr di int se3/0
Router5(config)#int se3/0Router5(config-if)#no shRouter5(config-if)#ip addr 25.25.25.5 255.255.255.0
selanjutnya kita konfigurasi di topologi bagian ini
kita konfigurasi ip address dahulu di router 4
selanjutnya kita konfigurasi routing protokol supaya semua device bisa terhubung,pertama konfigurasi routing eigrp dirouter 1 dan 5
Router4(config)#int se0/2/0Router4(config-if)#no shRouter4(config-if)#ip addr 24.24.24.4 255.255.255.0
Router4(config)#int fa0/0Router4(config-if)#no shRouter4(config-if)#ip addr 174.174.174.4 255.255.255.0
kemudian konfigurasi dhcp pool
Router4(config)#ip dhcp pool voice1Router4(dhcp-config)#net 174.174.174.0 255.255.255.0Router4(dhcp-config)#def 174.174.174.4Router4(dhcp-config)#dn 121.121.121.10Router4(dhcp-config)#ex
selanjutnya kita konfigurasi layanan telephonenya
Router4(config)#telephony-serviceRouter4(config-telephony)#max-dn 5Router4(config-telephony)#max-ephones 5Router4(config-telephony)#ip source-address 174.174.174.4 port 2000Router4(config-telephony)#auto assign 1 to 5Router4(config-telephony)#auto assign 4 to 6
kemudian konfigurasi vlannya
Switch7(config-if)#int fa0/2Switch7(config-if)#switchport mode accessSwitch7(config-if)#switchport voice vlan 1Switch7(config-if)#int fa0/3Switch7(config-if)#switchport mode accessSwitch7(config-if)#switchport voice vlan 1
kemudian konfigurasi no telephonenya
kemudian tambahkan versi dari telephonenyaRouter4(config)#ephone-dn 1Router4(config-ephone-dn)#number 1717Router4(config-ephone-dn)#exRouter4(config)#ephone-dn 2Router4(config-ephone-dn)#number 1718
Router4(config)#ephone 1Router4(config-ephone)#type 7960Router4(config-ephone)#exRouter4(config)#ephone 2Router4(config-ephone)#type 7960

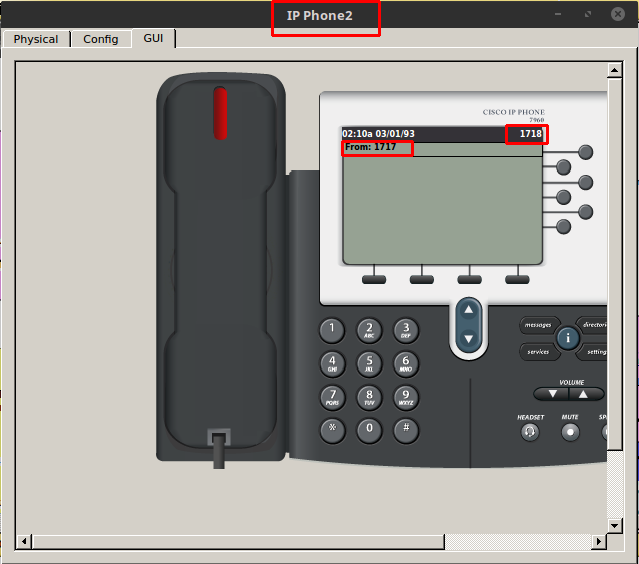

kemudian cek
Router1(config)#router eigrp 10Router1(config-router)#net 111.111.111.0Router1(config-router)#net 121.121.121.0Router1(config-router)#net 12.12.12.0Router5(config)#router eigrp 10Router5(config-router)#net 30.30.30.0Router5(config-router)#net 40.40.40.0Router5(config-router)#net 25.25.25.0
sekarang konfigurasi di router 3 dan 4 kita konfigurasi rip
Router3(config)#router ripRouter3(config-router)#v 2Router3(config-router)#net 10.10.10.0Router3(config-router)#net 20.20.20.0Router3(config-router)#net 23.23.23.0Router3(config-router)#ex
Router4(config)#router ripRouter4(config-router)#v 2Router4(config-router)#net 172.172.172.0Router4(config-router)#net 24.24.24.0
sekarang kita konfigurasi di router 2 ,2 routing protokol yaitu eigrp dan rip dan beserta redistributenya
Router2(config)#router eigrp 10Router2(config-router)#net 12.12.12.0Router2(config-router)#net 25.25.25.0Router2(config-router)#redistribute rip metric 1 1 1 1 1Router2(config-router)#exRouter2(config)#router ripRouter2(config-router)#v 2Router2(config-router)#net 24.24.24.0Router2(config-router)#net 23.23.23.0Router2(config-router)#redistribute eigrp 10 metric 1Router2(config-router)#ex
kemudian coba ping dari pc1 ke pc yang lain
