Mengatasi Could not find qemu-img in /usr/bin di GNS3

Mengatasi Could not find qemu-img in /usr/bin di GNS3

March 19, 2017 Add Comment

Assalamualaiku wr wb

jumpa lagi di sinau bareng 19 kali ini saya akan membahas tentang trobel shot di gns3 yaitu ketikan terjadi begini

caranya cukup mudah yaitu cukup masukanperintah berikut di terminal

 apt-get install qemu-utils

dah selesai ,gitu aja kok

Superlab Cisco #23

Superlab Cisco #23

March 13, 2017 1 Comment

Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru  yaitu Superlab Cisco #23 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

 materi lab

1.voip

2.wireles

3.etherchannel

4.eigrp

5.rip

6.reditribution

7.vtp

pertama kita konfigurasi dibagian ini



Superlab Cisco #22

Superlab Cisco #22

Superlab Cisco

March 13, 2017 Add Comment

Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru  yaitu Superlab Cisco #22 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

materi lab ini adalah

DHCP Relay

Dynamic Routing (EIGRP)

Dynamic Routing (OSPF)

Dynamic Routing (RIP)

Redistribution

VLAN

InterVLAN Routing

DHCP VLAN

Trunking

EtherChannel

pertama konfigurasi dibagian toopologi dibawah ini

konfigurasi ip addr di router 1

Router1(config)#int fa0/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 192.168.1.1 255.255.255.0

Router1(config-if)#int fa0/1

Router1(config-if)#no sh

Router1(config-if)#ip addr 192.168.2.1 255.255.255.0

Router1(config-if)#int se0/1/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 12.12.12.1 255.255.255.0

 kemudian konfiugrasi dhcp server di server

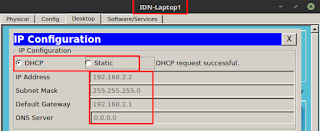

kemudian cek di pc 1

kemudian konfigurasi dhcp relay di router1

Router1(config-if)#int fa0/1

Router1(config-if)#ip helper-address 192.168.2.1

kemudian cek konfigurasi nya

kemudian konfigurasi ip address di router dalam topologi dibawah iini

pertama konfigurasi di router 2

Router2(config)#int se0/1/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 12.12.12.2 255.255.255.0

Router2(config-if)#clock rate 56000

Router2(config-if)#int se0/0/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 23.23.23.2 255.255.255.0

Router2(config-if)#clock rate 56000

Router2(config-if)#int fa0/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 21.21.21.2 255.255.255.0

kemudian konfigurasi di router 3

Router3(config)#int se0/1/0

Router3(config-if)#no sh

Router3(config-if)#ip addr 23.23.23.3 255.255.255.0

Router3(config-if)#int se0/0/0

Router3(config-if)#no sh

Router3(config-if)#clock rate 56000

kali ini kita konfigurasi virtual interface

Router3(config-if)#int fa0/0

Router3(config-if)#no sh

Router3(config-if)#int fa0/0.40

Router3(config-subif)#ip addr 40.40.40.1 255.255.255.0

Router3(config-subif)#encapsulation dot1Q 40

Router3(config-subif)#ip addr 40.40.40.1 255.255.255.0

Router3(config-subif)#int fa0/0.30

Router3(config-subif)#encapsulation dot1Q 30

Router3(config-subif)#ip addr 30.30.30.1 255.255.255.0

kemudian konfigurasi di router 4

Router4(config)#int se0/1/0

Router4(config-if)#no sh

Router4(config-if)#ip addr 34.34.34.4 255.255.255.0

Router4(config-if)#int fa0/0

Router4(config-if)#no sh

Router4(config-if)#int fa0/0.50

Router4(config-subif)#encapsulation dot1Q 50

Router4(config-subif)#ip addr 50.50.50.1 255.255.255.0

kemudiankonfigurasi di ip address di sw dibawah ini

langsung saja konfigurasinya

Switch1(config)#vlan 10

Switch1(config-vlan)#na

Switch1(config-vlan)#name vlan10

Switch1(config-vlan)#ex

Switch1(config)#vlan 20

Switch1(config-vlan)#na

Switch1(config-vlan)#name vlan20

Switch1(config-vlan)#ex

konfiugrasi ip addressnya

Switch1(config)#int vlan 10

Switch1(config-if)#ip addr 10.10.10.1 255.255.255.0

Switch1(config-if)#int vlan 20

Switch1(config-if)#ip addr 20.20.20.1 255.255.255.0

Switch1(config-if)#int fa0/1

Switch1(config-if)#no sw

Switch1(config-if)#ip addr 21.21.21.1 255.255.255.0

kemudian konfigurasi routing protokol semua router dan sw yang kita konfigurasi ip addressnya,mulaidari router 1

Router1(config)#router eigrp 10

Router1(config-router)#net 12.12.12.0

Router1(config-router)#net 192.168.1.0

Router1(config-router)#net 192.168.2.0

Router1(config-router)#no au

kemudian di router 2,kita konfigurasi 2 routing protokol

Router2(config)#router eigrp 10

Router2(config-router)#net 12.12.12.0

Router2(config-router)#no au

Router2(config-router)#redistribute rip metric 1 1 1 1 1

Router2(config-router)#ex

sekarang yang rip

Router2(config)#router rip

Router2(config-router)#v 2

Router2(config-router)#net 21.21.21.0

Router2(config-router)#net 23.23.23.0

Router2(config-router)#redistribute eigrp 10 metric 1

kemudian di router 3,sama seperti router 2 di router 3 juga mengkonfigurasi 2 routing protokol

Router3(config)#router rip

Router3(config-router)#v 2

Router3(config-router)#net 23.23.23.0

Router3(config-router)#net 40.40.40.0

Router3(config-router)#net 30.30.30.0

Router3(config-router)#redistribute ospf 10 metric 1

Router3(config-router)#ex

sekarang ospf

Router3(config)#router ospf 10

Router3(config-router)#net 34.34.34.0 0.0.0.255 ar 0

Router3(config-router)#redistribute rip subnets tag 1

kemudian di sw1

Switch1(config)#router rip

Switch1(config-router)#v 2

Switch1(config-router)#net 21.21.21.0

Switch1(config-router)#net 10.10.10.0

Switch1(config-router)#net 20.20.20.0

kemudian di route r4

Router4(config)#router ospf 10

Router4(config-router)#net 34.34.34.0 0.0.0.255 ar 0

Router4(config-router)#net 50.50.50.0 0.0.0.255 ar 0

kemudian konfiugrasi ip dhcp di sw 1

Switch1(config)#ip dhcp pool vlan01

Switch1(dhcp-config)#net 10.10.10.0 255.255.255.0

Switch1(dhcp-config)#def 10.10.10.1

Switch1(dhcp-config)#ex

kemudian konfigurasi portnya

Switch1(config)#int ra fa0/4-5

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 20

Switch1(config-if-range)#int ra fa0/2-3

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 10

kemudian konfigurasi etherchannel di bagian topologi dibawah ini

konfigurasi di sw 2

Switch2(config)#vlan 30

Switch2(config-vlan)#na

Switch2(config-vlan)#name v

Switch2(config-vlan)#name v30

Switch2(config-vlan)#ex

Switch2(config)#vlan 40

Switch2(config-vlan)#na

Switch2(config-vlan)#name v40

Switch2(config-vlan)#ex

kemudian konfigurasi portnya dan etherchannel

Switch2(config)#int fa0/5

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 30

Switch2(config-if)#int fa0/1

Switch2(config-if)#switchport mode trunk

Switch2(config-if)#int ra fa0/2-4

Switch2(config-if-range)#channel-group 1 mode active

Switch2(config-if-range)#int port-channel 1

Switch2(config-if)#switchport mode trunk

Switch2(config-if)#ex

kemudian konfigurasi di sw3

Switch3(config)#vlan 30

Switch3(config-vlan)#name vlan30

Switch3(config-vlan)#ex

Switch3(config)#vlan 40

Switch3(config-vlan)#name vlan40

Switch3(config-vlan)#ex

kemudian konfigurasi portnya

Switch3(config)#int fa0/4

Switch3(config-if)#switchport mode access

Switch3(config-if)#switchport access vlan 40

Switch3(config-if)#int ra fa0/1-3

Switch3(config-if-range)#channel-group 1 mode active

Switch3(config-if-range)#int port-channel 1

Switch3(config-if)#switchport mode trunk

Switch3(config-if)#ex

 kemudian kita konfigurasi di sw dibawah ini

langsung konfigurasi saja

Switch4(config)#vlan 50

Switch4(config-vlan)#name vlan50

Switch4(config-vlan)#ex

konfigurasi portnya

Switch4(config)#int ra fa0/2-3

Switch4(config-if-range)#switchport mode access

Switch4(config-if-range)#switchport access vlan 50

Switch4(config-if-range)#ex

Switch4(config)#int fa0/1

Switch4(config-if)#switchport mode trunk

sekarang coba salng ping

sekian terimakasih

Superlab Cisco #10

Superlab Cisco #10

Superlab Cisco

March 12, 2017 1 Comment

Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru  yaitu Superlab Cisco #10 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

pertama konfigurasi di bagian topologi dibawah ini

kemudian konfigurasi ip address di router 4

Router4(config)#int fa1/0

Router4(config-if)#no sh

Router4(config-if)#ip addr 15.15.15.4 255.255.255.0

Router4(config-if)#int fa0/0

Router4(config-if)#no sh

Router4(config-if)#ip addr 34.34.34.4 255.255.255.0

kemudian konfigurasi ip loopback di router 4

Router4(config)#int lo0

Router4(config-if)#ip addr 4.4.4.4 255.255.255.255

Router4(config-if)#no sh

kemudian konfigurasi routing ospf

Router4(config)#router ospf 10

Router4(config-router)#net 34.34.34.0 0.0.0.255 ar 1

Router4(config-router)#net 15.15.15.0 0.0.0.255 ar 1

Router4(config-router)#net 4.4.4.4 0.0.0.255 ar 1

Router4(config-router)#ex

konfigurasi ip addr di router 5

Router5(config)#int fa0/0

Router5(config-if)#no sh

Router5(config-if)#ip addr 35.35.35.5 255.255.255.0

Router5(config-if)#int fa1/0

Router5(config-if)#no sh

Router5(config-if)#ip add 115.115.115.5 255.255.255.0

Router5(config-if)#int lo0

Router5(config-if)#ip addr 5.5.5.5 255.255.255.255

konfigurasi routing ospfnya

Router5(config)#router ospf 10

Router5(config-router)#net 35.35.35.0 0.0.0.255 ar 2

Router5(config-router)#net 115.115.115.0 0.0.0.255 ar 2

Router5(config-router)#net 2.2.2.2 255.255.255.255 ar 2

kemudian konfigurasi virtual link di router 3

Router3(config)#router ospf 10

Router3(config-router)#area 0 virtual-link 4.4.4.4

Router3(config-router)#area 0 virtual-link 5.5.5.5

Router3(config-router)#area 0 virtual-link 6.6.6.6

kemudian di router 4

Router4(config)#router ospf 10

Router4(config-router)#area 1 virtual-link 3.3.3.3

kemudian konfigurasi di router 5

Router5(config)#router ospf 10

Router5(config-router)#area 2 virtual-link 3.3.3.3

kemudian konfigurasi di router 6

Router6(config)#router ospf 10

Router6(config-router)#area 3 virtual-link 3.3.3.3

kemduian konfigurasi static route di semua router

Router4(config)#ip route 36.36.36.0 255.255.255.0 34.34.34.3

Router4(config)#ip route 35.35.35.0 255.255.255.0 34.34.34.3

Router4(config)#ip route 123.123.123.0 255.255.255.0 34.34.34.3

kemudian di router 5

Router5(config)#ip route 34.34.34.0 255.255.255.0 35.35.35.3

Router5(config)#ip route 36.36.36.0 255.255.255.0 35.35.35.3

Router5(config)#ip route 123.123.123.0 255.255.255.0 35.35.35.3

kemudian konfigurasi di router 6

Router6(config)#ip route 35.35.35.0 255.255.255.0 36.36.36.3

Router6(config)#ip route 34.34.34.0 255.255.255.0 36.36.36.3

Router6(config)#ip route 123.123.123.0 255.255.255.0 36.36.36.3

kemudian di router 3

Router3(config)#ip route 15.15.15.0 255.255.255.0 34.34.34.4

Router3(config)#ip route 115.115.115.0 255.255.255.0 35.35.35.5

Router3(config)#ip route 136.136.136.0 255.255.255.0 36.36.36.6

kemudian coba cek

Router4(config)#do ping 35.35.35.5

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 35.35.35.5, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/1 ms

 sekian terimakasih

Superlab Cisco #9

Superlab Cisco #9

Superlab Cisco

March 11, 2017 Add Comment

Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru  yaitu Superlab Cisco #9 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

pertama konfigurasi dibagian topologi dibawah ini

pertama konfigurasi ip address di router 1

Router(config)#int fa1/0

Router(config-if)#no sh

Router(config-if)#ip addr 31.31.31.1 255.255.255.0

Router(config-if)#int fa0/0

Router(config-if)#no sh

Router(config-if)#ip addr 111.111.111.1 255.255.255.0

Router(config-if)#int se2/0

Router(config-if)#no sh

Router(config-if)#ip addr 14.14.14.1 255.255.255.0

Router(config-if)#ex

kemudian konfigurasi routing rpotokolnya

Router(config)#router eigrp 10

Router(config-router)#net 14.14.14.0

Router(config-router)#net 111.111.111.0

Router(config-router)#net 31.31.31.0

kemudian di router 3

Router(config)#int fa1/0

Router(config-if)#no sh

Router(config-if)#ip addr 31.31.31.3 255.255.255.0

Router(config-if)#int fa0/0

Router(config-if)#no sh

Router(config-if)#ip addr 30.30.30.3 255.255.255.0

Router(config-if)#ex

kemudian konfigurasi routing protokolnya

Router(config)#router eigrp 10

Router(config-router)#net 31.31.31.0

Router(config-router)#net 30.30.30.0

selanjutnya kita akan konfigurasi accesslist

Router(config)#access-list 1 deny host 111.111.111.2

Router(config)#access-list 1 permit any

Router(config)#int fa0/0

Router(config-if)#ip access-group 1 out

Router(config-if)#ex

selanjutnya kita coba lakukan ping

kemudian konfigurasi addresslist laginamun berbda taget

Router(config)#access-list 2 deny host 111.111.111.4

Router(config)#access-list 2 permit any

Router(config)#int fa1/0

Router(config-if)#ip access-group 2 in

kemudian kita lakukan ping lagi

kemudina konfigurasi dibagian topologi dibawah ini

pertama kita konfigurasi ip addressnya terlubih dahulu

Router2(config)#int fa0/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 122.122.122.2 255.255.255.0

Router2(config-if)#int se2/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 14.14.14.2 255.255.255.0

Router2(config-if)#ro

Router2(config-if)#ex

Router2(config)#int fa1/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 24.24.24.2 255.255.255.0

Router2(config-if)#ex

kemudian di router 4

Router4(config)#int fa0/0

Router4(config-if)#no sh

Router4(config-if)#ip addr 40.40.40.4 255.255.255.0

Router4(config-if)#int fa1/0

Router4(config-if)#no sh

Router4(config-if)#ip addr 24.24.24.4 255.255.255.0

Router4(config-if)#ex

kemudian konfigurasi routing protokol eigrp

Router4(config)#router eigrp 10

Router4(config-router)#net 24.24.24.0

Router4(config-router)#net 40.40.40.0

kemudian di router 2

Router2(config)#router eigrp 10

Router2(config-router)#net 122.122.122.0

Router2(config-router)#net 24.24.24.0

Router2(config-router)#net 14.14.14.0

kemudian kita konfigurasi accesslist

Router4(config)#access-list 101 deny tcp host 122.122.122.3 host 40.40.40.2 eq www

Router4(config)#access-list 101 permit ip any any

Router4(config)#int fa0/0

Router4(config-if)#ip access-group 101 out

kemudian coba kkita cek dengan cara ping dan mengakses webnya

selanjutnya kita akan konfigurasi di bagian topologi dibawah ini

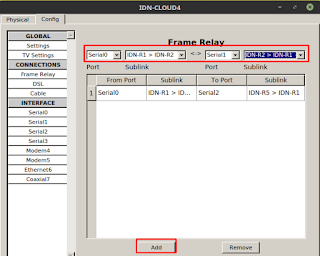

pertama konfigurasicloud dengan mengikuti scrennshot berikut

kemudian konfigurasi di router 5 ip addressnya dahulu

Router5(config)#int fa0/0

Router5(config-if)#no sh

Router5(config-if)#ip addr 50.50.50.5 255.255.255.0

Router5(config-if)#int se2/0

Router5(config-if)#clock rate 56000

Router5(config-if)#ip addr 14.14.14.5 255.255.255.0

Router5(config-if)#ex

kemudain konfigurasi routing protokolnya

Router5(config)#router eigrp 10

Router5(config-router)#net 14.14.14.0

Router5(config-router)#net 50.50.50.0

kemudian kita konfigurasi frame relay di router 1,2,5,mulai dari 1

Router(config)#int se2/0

Router(config-if)#encapsulation frame-relay

Router(config-if)#frame-relay interface-dlci 201

Router(config-if)#frame-relay interface-dlci 202

di router 2

Router2(config)#int se2/0

Router2(config-if)#encapsulation frame-relay

Router2(config-if)#frame-relay interface-dlci 211

Router2(config-if)#frame-relay interface-dlci 212

kemudina di router 5

Router5(config)#int se2/0

Router5(config-if)#encapsulation frame-relay

Router5(config-if)#frame-relay interface-dlci 221

Router5(config-if)#frame-relay interface-dlci 222

kemudian coba cek

sekian terimakasih

Superlab Cisco #5

Superlab Cisco #5

Superlab Cisco

March 11, 2017 1 Comment

Assalamualaikum wr.wb

Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru  yaitu Superlab Cisco #5 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini

pertama konfigurasi di bagian topologi dibawah ini

konfiugrasi vlan pada sw0 dan sw 2

Switch0(config)#vlan 10

Switch0(config-vlan)#name vlan10

Switch0(config-vlan)#ex

Switch0(config)#vlan 20

Switch0(config-vlan)#name vlan20

Switch0(config-vlan)#ex

kemudian konfigurasi portnya

Switch0(config)#int fa0/3

Switch0(config-if)#switchport mode access

Switch0(config-if)#switchport access vlan 20

Switch0(config-if)#int fa0/2

Switch0(config-if)#switchport mode access

Switch0(config-if)#switchport access vlan 10

Switch0(config-if)#int fa0/1

Switch0(config-if)#switchport mode trunk

kemudian konfigurasi di sw 2

Switch2(config-if)#vlan 30

Switch2(config-vlan)#name vlan30

Switch2(config)#vlan 20

Switch2(config-vlan)#name vlan20

Switch2(config-vlan)#ex

Switch2(config)#vlan 10

Switch2(config-vlan)#name vlan10

Switch2(config-vlan)#ex

kemudian konfigurasi portnya

Switch2(config)#int fa0/3

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 20

Switch2(config-if)#int fa0/2

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 10

Switch2(config-if)#int fa0/1

Switch2(config-if)#switchport mode trunk

Switch2(config)#int fa0/4

Switch2(config-if)#switchport mode access

Switch2(config-if)#switchport access vlan 30

kemudian konfigurasi ip address untuk vlan di sw 1

Switch1(config)#int vlan 10

Switch1(config-if)#ip addr 10.10.10.1 255.255.255.0

Switch1(config-if)#int vlan 20

Switch1(config-if)#ip addr 20.20.20.1 255.255.255.0

Switch1(config-if)#int vlan 30

Switch1(config-if)#ip addr 30.30.30.1 255.255.255.0

Switch1(config-if)#ex

kemudian konfigurasi ip dhcp di sw1 supaya client mendapatkan ip address

Switch1(config)#ip dhcp pool vlan10

Switch1(dhcp-config)#net 10.10.10.0 255.255.255.0

Switch1(dhcp-config)#def 10.10.10.1

Switch1(dhcp-config)#ex

Switch1(config)#ip dhcp pool vlan20

Switch1(dhcp-config)#net 20.20.20.0 255.255.255.0

Switch1(dhcp-config)#def 20.20.20.1

Switch1(dhcp-config)#ex

Switch1(config)#ip dhcp pool vlan30

Switch1(dhcp-config)#net 30.30.30.0 255.255.255.0

Switch1(dhcp-config)#def 30.30.30.1

 kemudian aktifkan mode routing di sw1

Switch1(config)#ip routing

kemudian konfigurasi di bagian topologi dibawah ini

kita rubah hostnamenya yang paling atas sw7'sw8 dan sw9,pertama kita konfigurasi di sw7

Switch7(config)#vlan 11

Switch7(config-vlan)#name vlan11

Switch7(config-vlan)#ex

Switch7(config)#int fa0/2

Switch7(config-if)#switchport mode access

Switch7(config-if)#switchport access vlan 11

Switch7(config-if)#int fa0/1

Switch7(config-if)#switchport mode trunk

kemudian konfigurasi di sw 9

Switch9(config)#vlan 22

Switch9(config-vlan)#name vlan22

Switch9(config-vlan)#ex

Switch9(config)#int fa0/2

Switch9(config-if)#switchport mode access

Switch9(config-if)#switchport access vlan 22

Switch9(config-if)#int fa0/1

Switch9(config-if)#switchport mode trunk

kemudian konfigurasi mode trunk di sw 8

Switch8(config)#int fa0/3

Switch8(config-if)#switchport mode trunk

 kemudian coba saling mengakses antar pc

kemudian konfigurasi di bagian topologi dibawah ini

kita nonaktifkan mode sw kemudian beri ip address

Switch(config)#int fa0/2

Switch(config-if)#no sw

Switch(config-if)#ip addr 126.126.126.1 255.255.255.0

kemudina konfigurasi dhcp

Switch(config)#ip dhcp pool server

Switch(dhcp-config)#net 126.126.126.0 255.255.255.0

Switch(dhcp-config)#def 126.126.126.1

kemudian konfigurasi ip address dibagian topologi dibawah ini

di sw 1

Switch1(config)#int fa0/1

Switch1(config-if)#no sw

Switch1(config-if)#ip addr 111.111.111.2 255.255.255.0

kemudian di router 1

Router1(config)#int fa1/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 111.111.111.1 255.255.255.0

Router1(config-if)#int fa0/0

Router1(config-if)#no sh

Router1(config-if)#ip addr 12.12.12.1 255.255.255.0

kemudian di router 2

Router2(config)#int fa6/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 40.40.40.2 255.255.255.0

Router2(config-if)#int fa1/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 23.23.23.2 255.255.255.0

Router2(config-if)#int fa0/0

Router2(config-if)#no sh

Router2(config-if)#ip addr 12.12.12.2 255.255.255.0

kemudian di router 3

Router3(config)#int fa0/0

Router3(config-if)#no sh

Router3(config-if)#ip addr 23.23.23.3 255.255.255.0

Router3(config-if)#int fa6/0

Router3(config-if)#no sh

Router3(config-if)#ip addr 203.203.203.3 255.255.255.0

Router3(config-if)#ex

selanjutnya di sw

Switch(config)#int fa0/1

Switch(config-if)#no sw

Switch(config-if)#ip addr 203.203.203.2 255.255.255.0

kemudian kita konfigurasi routing protokol eigrp mulai dari sw1

Switch1(config)#ip routing

Switch1(config)#router eigrp 10

Switch1(config-router)#net 10.10.10.0

Switch1(config-router)#net 20.20.20.0

Switch1(config-router)#net 30.30.30.0

Switch1(config-router)#net 111.111.111.0

kemudian di router 1

Router1(config)#router eigrp 10

Router1(config-router)#net 111.111.111.0

Router1(config-router)#net 12.12.12.0

di router 2

Router2(config)#router eigrp 10

Router2(config-router)#net 23.23.23.0

Router2(config-router)#net 40.40.40.0

Router2(config-router)#net 12.12.12.0

kemduain di router 3

Router3(config)#router eigrp 10

Router3(config-router)#net 23.23.23.0

Router3(config-router)#net 203.203.203.0

Router3(config-router)#net 22.22.22.0

Router3(config-router)#net 11.11.11.0

kemudian di sw

Switch(config)#router eigrp 10

Switch(config-router)#net 203.203.203.0

Switch(config-router)#net 126.126.126.0

kemduian coba kita ping dari pc ke pc ataupun ke server

sekian terimakasih
