Assalamualaikum wr.wb
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #48 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini
pertama kita konfigurasi ip address di setiap router dahulu mulai dari router 1
kemudian konfigurasi dhcp pool di router 5
kemudian akses idn.id di pc1
sekian terimakasih
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #48 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini
kemudian di router 2Router1(config)#int fa0/1Router1(config-if)#no shRouter1(config-if)#ipv enRouter1(config-if)#ipv addr 2001:10:10::10/64Router1(config-if)#int fa0/0Router1(config-if)#no shRouter1(config-if)#ipv addr 2001:2:2::2/64Router1(config-if)#ipv en
Router2(config)#int fa0/1Router2(config-if)#ipv enRouter2(config-if)#ipv addr 2001:2:2::1/64Router2(config-if)#int fa0/0Router2(config-if)#no shRouter2(config-if)#ipv addr 2001:1:1::1/64Router2(config-if)#ipv en
kemudian di router 3
Router3(config)#int fa0/0Router3(config-if)#no shRouter3(config-if)#ipv addr 2001:1:1::2/64Router3(config-if)#ipv enRouter3(config-if)#int fa0/1Router3(config-if)#no shRouter3(config-if)#ipv addr 2001:3:3::1/64Router3(config-if)#ipv en
kemudian di router 4 dan 5
Router4(config)#int fa0/1Router4(config-if)#no shRouter4(config-if)#ipv addr 2001:3:3::2/64Router4(config-if)#ipv enRouter4(config-if)#int fa0/0Router4(config-if)#no shRouter4(config-if)#ipv enRouter4(config-if)#ipv addr 2001:4:4::1/64
dan juga router 5
Router5(config)#int fa0/0Router5(config-if)#no shRouter5(config-if)#ipv addr 2001:4:4::2/64Router5(config-if)#ipv enRouter5(config-if)#int et1/0Router5(config-if)#no shRouter5(config-if)#ipv enRouter5(config-if)#ipv addr 2001:5:5::1/64
kemudian kita konfigurasi routing protokol di semua router, kali ini di router 1 dulu,di router 1 kita menggunakan routing eigrp
kemudian dirouter 2 kita juga menggunakan routing eigrpRouter1(config)#ipv unicast-routingRouter1(config)#ipv router eigrp 10Router1(config-rtr)#eigrp router-id 1.1.1.1Router1(config-rtr)#no shRouter1(config-rtr)#exRouter1(config)#int fa0/0Router1(config-if)#ipv eigrp 10Router1(config-if)#no shRouter1(config-if)#exRouter1(config)#int fa0/1Router1(config-if)#ipv eigrp 10Router1(config-if)#no shRouter1(config-if)#ex
kemudian di router 3 kita masih menggunakan routing eigrpRouter2(config)#ipv unicast-routingRouter2(config)#ipv router eigrp 10Router2(config-rtr)#eigrp router-id 2.2.2.2Router2(config-rtr)#exRouter2(config)#int fa0/1Router2(config-if)#ipv eigrp 10Router2(config-if)#no shRouter2(config-if)#exRouter2(config)#int fa0/0Router2(config-if)#ipv eigrp 10Router2(config-if)#no shRouter2(config-if)#ex
kemudian konfigurasi di router 4 dan disini kita masi menggunakan routing eigrpRouter3(config)#ipv unicast-routingRouter3(config)#ipv router eigrp 10Router3(config-rtr)#eigrp router-id 3.3.3.3Router3(config-rtr)#exRouter3(config)#int fa0/0Router3(config-if)#ipv eigrp 10Router3(config-if)#no shRouter3(config-if)#exRouter3(config)#int fa0/1Router3(config-if)#ipv eigrp 10Router3(config-if)#no sh
kemudian konfigurasi di router 5 dan sialnya disini kita menggunakan eigrp lagiRouter4(config)#ipv unicast-routingRouter4(config)#ipv router eigrp 10Router4(config-rtr)#eigrp router-id 4.4.4.4Router4(config-rtr)#exRouter4(config)#int f0/1Router4(config-if)#ipv eigrp 10Router4(config-if)#int fa0/0Router4(config-if)#ipv eigrp 10Router4(config-if)#no shRouter4(config-if)#ex
kemudian konfigurasi ether channel di sw1Router5(config)#ipv unicast-routingRouter5(config)#ipv router eigrp 10Router5(config-rtr)#eigrp router-id 5.5.5.5Router5(config-rtr)#exRouter5(config)#int fa0/0Router5(config-if)#ipv eigrp 10Router5(config-if)#exRouter5(config)#int et1/0Router5(config-if)#ipv eigrp 10Router5(config-if)#ex
Switch1(config)#int ra fa0/1-3Switch1(config-if-range)#channel-group 1 mode activeSwitch1(config-if-range)#int port-channel 1Switch1(config-if)#switchport mode trunk
kemdian konfigurasi di sw2
kemudian konfigurasi dns server di server 1Switch2(config)#int ra fa0/1-3Switch2(config-if-range)#channel-group 1 mode activeSwitch2(config-if-range)#int port-channel 1Switch2(config-if)#switchport mode trunk

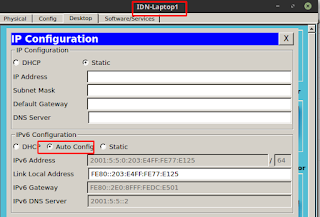

aktifkan auto configRouter5(config)#ipv dhcp pool idnRouter5(config-dhcp)#prefix-delegation pool idnRouter5(config-dhcp)#domain-name idn.idRouter5(config-dhcp)#dns-server 2001:5:5::2Router5(config-dhcp)#ipv unicast-routingRouter5(config)#int et0/0Router5(config-if)#ipv dhcp server idnRouter5(config-if)#no shRouter5(config-if)#ipv local pool idn-clent-dhcp 2001:4:4::2/30 64Router5(config)#ipv other-config-flag
Superlab Cisco #48
