Assalamualaikum wr.wb
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #33 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini
materi lab ini
kemudian konfigurarasi dibagian topologi di bagian ini
pertama kita konfigurasi ip address di router 1,2,3
kemudian konfigurasi ssh
kita konfigurasi di router wlan

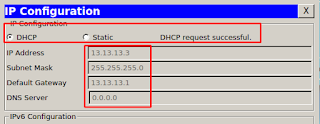

kemudian aktifkan ip dhcp di pc
kemudian konfigurasi device di topologi dibawah ini
kita konfigurasi cloud
kemudian konfigurasi pppoe di router 3
kemudian ita konfigurasi access list di bagian topologi dibawah ini
mulai konfigurasi
konfigurasi di atas itukan konfigurasi suatu network sekarang ip tertentu
kemudian konfigurasi ip address dan ip dhcp di rpouter 15
sekian terimakasih
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #33 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di download disini
1. PPoE
2. SSH
3. Telnet
4. IPv4 Routing OSPF
5. NTP
6. ACL Standard List
7. ACL Named List
8. WLAN
9. DHCP 3 VLAN
10. Syslog
kemudian konfigurarasi dibagian topologi di bagian ini
kemudian konfigurasiRouter(config)#int fa1/0Router(config-if)#no shRouter(config-if)#ip addr 11.11.11.1 255.255.255.0Router(config-if)#int fa0/1Router(config-if)#no shRouter(config-if)#ip addr 13.13.13.1 255.255.255.0Router(config-if)#int fa1/1Router(config-if)#no shRouter(config-if)#ip addr 10.10.10.1 255.255.255.0Router(config-if)#int se0/3/0Router(config-if)#no shRouter(config-if)#ip addr 12.12.12.1 255.255.255.0
kemudian di router 3Router2(config)#int se0/3/0Router2(config-if)#no shRouter2(config-if)#clock rate 56000Router2(config-if)#ip addr 12.12.2.2 255.255.255.0Router2(config-if)#int fa0/0Router2(config-if)#no shRouter2(config-if)#ip addr 213.213.213.2 255.255.255.0Router2(config-if)#int fa0/1Router2(config-if)#no shRouter2(config-if)#ip addr 20.20.20.2 255.255.255.0Router2(config-if)#int se0/1/0Router2(config-if)#no shRouter2(config-if)#ip addr 23.23.23.2 255.255.255.0
Router3(config)#int se0/3/0Router3(config-if)#no shRouter3(config-if)#ip addr 23.23.23.3 255.255.255.0Router3(config-if)#clock rate 56000Router3(config-if)#int fa1/1Router3(config-if)#no shRouter3(config-if)#ip addr 17.17.17.3 255.255.255.0Router3(config-if)#int fa0/0Router3(config-if)#no shRouter3(config-if)#ip addr 16.16.16.3 255.255.255.0Router3(config-if)#int fa0/1Router3(config-if)#no shRouter3(config-if)#ip addr 1.1.1.1 255.0.0.0
kemudian konfiurasi routing protokol di router diatas
Router1(config)#router ospf 10Router1(config-router)#net 13.13.13.0 0.0.0.255 ar 0Router1(config-router)#net 12.12.12.0 0.0.0.255 ar 0Router1(config-router)#net 11.11.11.0 0.0.0.255 ar 0Router1(config-router)#net 10.10.10.0 0.0.0.255 ar 0
kemudian di router 2
Router2(config)#router ospf 10Router2(config-router)#net 213.213.213.0 0.0.0.255 ar 0Router2(config-router)#net 20.20.20.0 0.0.0.255 ar 0Router2(config-router)#net 23.23.23.0 0.0.0.255 ar 0Router2(config-router)#net 12.12.12.0 0.0.0.255 ar 0
kemudian di router 3,sebelumnya saya lupa belum memberikan ip di interface fa1/0, saya beri ip address
Router3(config-if)#int fa1/0Router3(config-if)#no shRouter3(config-if)#ip addr 123.123.123.3 255.255.255.0
kemudian baru routing protokolnya
kemudian konfigurasi konfigurasi telnet di router 1Router3(config)#router ospf 10Router3(config-router)#net 16.16.16.0 0.0.0.255 ar 0Router3(config-router)#net 1.1.1.0 0.0.0.255 ar 0Router3(config-router)#net 23.23.23.0 0.0.0.255 ar 0Router3(config-router)#net 123.123.123.0 0.0.0.255 ar 0Router3(config-router)#net 17.17.17.0 0.0.0.255 ar 0
Router(config)#int fa1/1Router(config-if)#line vty 0 4Router(config-line)#password idnRouter(config-line)#loginRouter(config-line)#exRouter(config-line)#enable pass idn
kemudina cek konfigurasi
Router1(config)#int fa0/1Router1(config-if)#ip domain-name idn.idRouter1(config)#crypto key generate rsaRouter1(config)#crypto key generate rsaRouter1(config)#line vty 0 4Router1(config-line)#login localRouter1(config-line)#transport input sshRouter1(config-line)#int fa0/1Router1(config-if)#line vty 0 4Router1(config-line)#password idnRouter1(config-line)#loginRouter1(config-line)#enable pass idn
kemudian cek konfigurasinya
kemudian aktifkan 2 jalur yaitu telnet dan ssh
Router1(config)#line vty 0 4Router1(config-line)#login localRouter1(config-line)#transport input allRouter1(config-line)#exi
kemudian konfigurasi ntp server masih tetap di router 1,tapi sebelum itu kita pastikan NTPnya aktif
Kemudian konfigurasi dirouter 1
Router1(config)#ntp server 13.13.13.2Router1(config)#ntp update-calendar
kemudian cek
kemudian konfigurasi syslogRouter1(config)#do sh clock*17:45:5.301 UTC Wed Mar 8 2017Router1(config)#
kemudian konfigurasi wlan di topologi iniRouter1(config)#loggin 13.13.13.2
Router3(config)#int fa0/1Router3(config-if)#des "PPPOE"Router3(config-if)#no sh
kemudian yang menuju server
Router3(config-if)#int fa0/0Router3(config-if)#des "LAN-IDN"Router3(config-if)#no shRouter3(config-if)#ex
kemudian konfigurasi pppoenya
kemudian cek di pcRouter3(config)#int fa0/1Router3(config-if)#pppoe enableRouter3(config-if)#exRouter3(config)#int virtual-Template 1Router3(config-if)#ip unnumbered fa0/1Router3(config-if)#peer default ip address pool idnRouter3(config-if)#ppp authentication chapRouter3(config-if)#vpdn enableRouter3(config)#vpdn-group group0Router3(config-vpdn)#accept-dialinRouter3(config-vpdn-acc-in)#protocol pppoeRouter3(config-vpdn-acc-in)#virtual-template 1Router3(config-vpdn-acc-in)#exRouter3(config-vpdn)#exRouter3(config)#ip local pool idn 10.2.2.10 10.3.3.10Router3(config)#username idn password mantab
kemudian kita cek lakukan ping ke ip 16.16.16.2Router3(config)#access-list 1 deny 123.123.123.0 0.0.0.255Router3(config)#access-list 1 permit anyRouter3(config)#int fa0/0Router3(config-if)#ip access-group 1 out
kemudian cek ping ke 17.17.17.2Router3(config-std-nacl)#deny host 123.123.123.2Router3(config-std-nacl)#permit anyRouter3(config-std-nacl)#exRouter3(config)#int fa1/1Router3(config-if)#ip access-group idn-acl1 out
Router15(config)#int fa0/0Router15(config-if)#no shRouter15(config-if)#ip addr 213.213.213.15 255.255.255.0Router15(config-if)#int fa0/1Router15(config-if)#no shRouter15(config-if)#ip addr 22.22.22.15 255.255.255.0
kemudian konfigurasi dhcp pool
kemudian konfigurasi yang sama di router 16Router15(config)#ip dhcp pool 1Router15(dhcp-config)#net 22.22.22.0 255.255.255.0Router15(dhcp-config)#def 22.22.22.15Router15(dhcp-config)#dn 8.8.8.8Router15(dhcp-config)#ex
kemudian konfigurasi dhcpnyaRouter16(config)#int fa0/0Router16(config-if)#no shRouter16(config-if)#ip addr 213.213.213.16 255.255.255.0Router16(config-if)#int fa0/1Router16(config-if)#no shRouter16(config-if)#ip addr 16.16.16.1 255.255.255.0Router16(config-if)#ex
kemudian konfigurasi di router 17Router16(config)#ip dhcp pool 2Router16(dhcp-config)#exRouter16(config)#ip dhcp pool 2Router16(dhcp-config)#net 16.16.16.0 255.255.255.0Router16(dhcp-config)#def 16.16.16.1Router16(dhcp-config)#dn 8.8.8.8Router16(dhcp-config)#ex
Router17(config)#int fa0/0Router17(config-if)#no shRouter17(config-if)#ip addr 213.213.213.17 255.255.255.0Router17(config-if)#int fa0/1Router17(config-if)#no shRouter17(config-if)#ip addr 24.24.24.1 255.255.255.0
kemudian konfigurasi dhcpnya
kemudian cek di ketiga pc dibawah nyaRouter17(config-if)#exRouter17(config)#ip dhcp pool 3Router17(dhcp-config)#net 24.24.24.0 255.255.255.0Router17(dhcp-config)#def 24.24.24.1Router17(dhcp-config)#dn 8.8.8.8
