Assalamualaikum wr.wb
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #43 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di downloaddisini
materi lab
kemudian cek
kemudian buat username dan password,caranya masuk menu service dan klik pada pap/chap
kemudian konfigurasi untuk mengonekkan tapi ini penting jadikita save dulu konfigurasi kita
kemudian kita konfigurasi acces-list ekstended dengan tujuan pc 2 tidak bisa membuka web server tapi bisa mengeping
langsung saja kita konfigurasi router 3

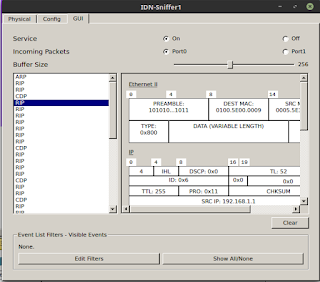

kemudian kita sniffer monitoring jaringan,kita coba ping dari PC-IDN-1 menuju dns server IDN
maka sniffing akan menrecord protokol yang melewati protokol tersebut
sekian dan terimakasih
Alhamdulillah saya diberi kesempatan untuk membagikan ilmu lagi kali ini kita mencoba sesuatu yang baru yaitu Superlab Cisco #43 hari ini semangatkan? harus semangat ok!!,ini masih belum selesai masih banyak lagi yang mau saya bagikan, cukup basa basinya sekarang langsung saja berikut topologinya dan file pkt bisa di downloaddisini
Sniffer
RIP
OSPF
EIGRP
BGP
Redistribution
DNS Server
ACL Ekstended
NTP
PPP
pertama kita konfigurasi router1 ip addressnya
Router1(config)#int fa0/0Router1(config-if)#no shRouter1(config-if)#ip addr 192.168.1.1 255.255.255.0Router1(config-if)#int se0/1Router1(config-if)#no shRouter1(config-if)#clock rate 56000Router1(config-if)#ip addr 12.12.12.1 255.255.255.0
kemudian konfigurasi di router 2 ip addressnya
kemudian konfigurasi router 3 masih sama ip addressnyaRouter2(config)#int fa0/0Router2(config-if)#no shRouter2(config-if)#ip addr 11.11.11.2 255.255.255.0Router2(config-if)#int se0/0/0Router2(config-if)#no shRouter2(config-if)#clock rate 56000Router2(config-if)#ip addr 23.23.23.2 255.255.255.0Router2(config-if)#int se0/1/0Router2(config-if)#no shRouter2(config-if)#ip addr 12.12.12.2 255.255.255.0
selanjutnya router 4Router3(config)#int fa0/0Router3(config-if)#no shRouter3(config-if)#ip addr 13.13.13.3 255.255.255.0Router3(config-if)#int se0/1/0Router3(config-if)#no shRouter3(config-if)#ip addr 23.23.23.3 255.255.255.0Router3(config-if)#clock rate 56000Router3(config-if)#int se0/2/0Router3(config-if)#no shRouter3(config-if)#ip addr 34.34.34.4 255.255.255.0Router3(config-if)#clock rate 56000Router3(config-if)#int se0/0/0Router3(config-if)#no shRouter3(config-if)#clock rate 56000Router3(config-if)#ip addr 35.35.35.3 255.255.255.0
kemudian konfigurasi di router 5Router4(config)#int se0/1/0Router4(config-if)#no shRouter4(config-if)#ip addr 34.34.34.4 255.255.255.0Router4(config-if)#int se0/0/0Router4(config-if)#no shRouter4(config-if)#ip addr 46.46.46.4 255.255.255.0Router4(config-if)#clock rate 56000Router4(config-if)#int fa0/0Router4(config-if)#no shRouter4(config-if)#ip addr 14.14.14.4 255.255.255.0
kemudian dirouter 6 juga onfigurasi ip addressnya duluRouter(config)#hostname Router5Router5(config)#int se0Router5(config-if)#no shRouter5(config-if)#ip addr 35.35.35.5 255.255.255.0Router5(config-if)#clock rate 56000Router5(config-if)#exRouter5(config)#int cellular 0Router5(config-if)#ip addr 172.16.1.1 255.255.255.0
kemudian kita mulai konfigurasi routing protokolnya di semua router mulai dari router 1, di router 1 kita konfigurasi router ripRouter6(config)#int se0/1/0Router6(config-if)#no shRouter6(config-if)#ip addr 46.46.46.6 255.255.255.0Router6(config-if)#int fa0/0Router6(config-if)#no shRouter6(config-if)#ip addr 16.16.16.6 255.255.255.0
kemudian di router 2 sama yaitu ripRouter1(config)#router ripRouter1(config-router)#v 2Router1(config-router)#net 192.168.1.0Router1(config-router)#net 12.12.12.0Router1(config-router)#ex
Router2(config)#router ripRouter2(config-router)#v 2Router2(config-router)#net 11.11.11.0Router2(config-router)#net 23.23.23.0Router2(config-router)#net 12.12.12.0Router2(config-router)#ex
kemudian di router 3, disini kita konfigurasi 3 routing protokol yaitu rip,eigrp dan ospf
kemudian yang eigrp sekalian redistributenyaRouter3(config)#router ripRouter3(config-router)#v 2Router3(config-router)#net 23.23.23.0Router3(config-router)#redistribute eigrp 10 metric 1Router3(config-router)#redistribute ospf 10 metric 1Router3(config-router)#ex
Router3(config)#router eigrp 10Router3(config-router)#network 35.35.35.0Router3(config-router)#net 13.13.13.0Router3(config-router)#redistribute rip metric 1 1 1 1 1Router3(config-router)#redistribute ospf 10 metric 1 1 1 1 1
Router3(config-router)#no auto-summaryRouter3(config-router)#ex
dan ospf sekalian redistributenya
kemudin di router 4 kita konfiguasi 2 routing protokol yaitu ospf dan bgpRouter3(config)#router ospf 10Router3(config-router)#net 34.34.34.0 0.0.0.255 ar 0Router3(config-router)#redistribute rip subnets tag 1Router3(config-router)#redistribute eigrp 10 subnets tag 1Router3(config-router)#ex
kemuian konfigurasi yang bgpRouter4(config)#router ospf 10Router4(config-router)#net 14.14.14.0 0.0.0.255 ar 0Router4(config-router)#net 34.34.34.0 0.0.0.255 ar 0Router4(config-router)#redistribute bgp 10 subnets tag 1Router4(config-router)#ex
kemudian konfigurasi di router 5 routing protokolnya kali ini menggunakan eigrpRouter4(config)#router bgp 10Router4(config-router)#bgp router-id 4.4.4.4Router4(config-router)#neighbor 46.46.46.6 remote-as 20Router4(config-router)#net 13.13.13.0 mask 255.255.255.0Router4(config-router)#redistribute ospf 10Router4(config-router)#no synchronizationRouter4(config-router)#ex
kemudian konfigurasi di router6 kali ini bgpRouter5(config)#router eigrp 10Router5(config-router)#net 35.35.35.0Router5(config-router)#net 172.26.1.0Router5(config-router)#no auRouter5(config-router)#no auto-summary
kemudian kita encap ppp di router 2 dan 3Router6(config)#router bgp 20Router6(config-router)#bgp router-id 6.6.6.6Router6(config-router)#neighbor 46.46.46.4 remote-as 10Router6(config-router)#net 16.16.16.0 mask 255.255.255.0Router6(config-router)#no synchronization
kemudian di router 3Router2(config)#in se0/0/0Router2(config-if)#encapsulation ppp
kemudian konfigurasi di router 2 NTP server,pertama kita konfigurasi di server ,aktifkan ntpnyaRouter3(config)#int se0/1/0Router3(config-if)#encapsulation pppRouter3(config-if)#ex
ternyata diatas belum di update sekarang kita konfigurasi,seperti berikutRouter2#sh clock*1:14:12.875 UTC Mon Mar 1 1993
kemudian kita konfigurasi cell tower,dimulai denga membuat domain denga tujuan supaya nati router bisa terkoneksiRouter2(config)#ntp server 11.11.11.3Router2(config)#do sh clock*20:32:21.244 UTC Fri Mar 3 2017
maka jika buka menu cell tower akan ada tulisan berikutRouter5#cellular 0 gsm profile create 1 pt.idn.id pap idn-tower idnMODEM_MESSAGE: Cellular0 modem is already activated. Please deactivate before activate again.
kemudian coba kita cek konfigurasinyaRouter3(config)#access-list 100 deny tcp host 14.14.14.5 host 13.13.13.4 eq wwwRouter3(config)#access-list 100 permit ip any anyRouter3(config)#int fa0/0Router3(config-if)#ip access-group 100 outRouter3(config-if)#ex
